Jofo Lastabschaltung LA-1 – 0,8 A für JM-DC-Motoröffner
Die Jofo Lastabschaltung LA-1 in der Ausführung 0,8 A überwacht die Stromaufnahme eines angeschlossenen JM-DC-Motoröffners. Erreicht der Motorstrom die Abschaltschwelle von 0,8 A, schaltet die elektronische Lastabschaltung den Motor ab und schützt ihn vor zu großen Lasten.

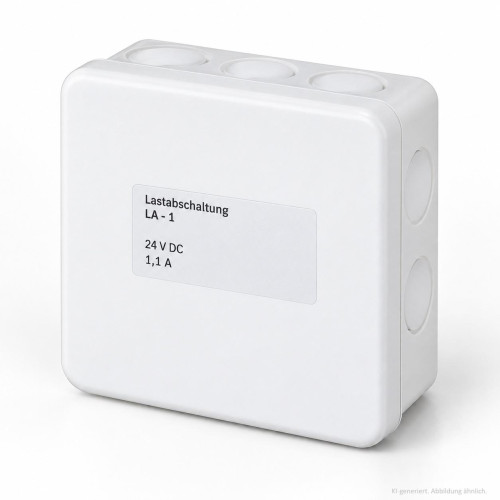

Die LA-1 ist für den Solo-Betrieb von JM-DC-Motoröffnern ohne integrierte Lastabschaltung LA-IN vorgesehen. Sie arbeitet mit einer Nennspannung von 24 V DC und ist in einem kompakten, weißen Gehäuse untergebracht.
Funktionen und Vorteile
- Elektronische Lastüberwachung: Kontrolliert die Stromaufnahme des angeschlossenen Motors.
- Abschaltschwelle 0,8 A: Automatische Abschaltung bei Erreichen des festgelegten Motorstroms.
- Für einzelne Antriebe: Vorgesehen für JM-DC-Motoröffner ohne LA-IN im Solo-Betrieb.
- Weiterleitung der Versorgungsspannung: Von den Klemmen 4 und 6 über die Ausgänge 5 und 7 möglich.
- Kompaktes Gehäuse: Abmessungen von 85 × 85 × 39 mm bei einem Gewicht von 82 g.
Technische Daten
| Hersteller | Jofo Pneumatik GmbH |
|---|---|
| Typ / Ausführung | LA-1 / 0,8 A |
| Einsatzbereich | JM-DC-Motoröffner ohne LA-IN im Solo-Betrieb |
| Nennspannung | 24 V DC |
| Abschaltstrom | 0,8 A |
| Maximale Einschaltdauer | 100 % ED |
| Anschlussquerschnitt, starr | Max. 4 mm² |
| Anschlussquerschnitt, flexibel | Max. 2,5 mm² mit Aderendhülse |
| Temperaturbereich | −20 °C bis +60 °C |
| Gehäusefarbe | Reinweiß, ähnlich RAL 9010 |
| Abmessungen (B × H × T) | 85 × 85 × 39 mm |
| Gewicht | 82 g |
Anschluss und Anwendung
Der Anschluss erfolgt gemäß dem Anschlussplan des Herstellers. Die Bewegungsrichtung des JM-DC-Motoröffners wird durch die Polarität der Versorgungsspannung bestimmt. Über die vorgesehenen Klemmen kann die Versorgungsspannung weitergeführt werden.
Ausführungshinweis: Dieser Artikel ist die Variante mit 0,8 A Abschaltstrom. Die Lastabschaltung muss passend zum eingesetzten Motoröffner ausgewählt werden.
| Technische Daten | |
| Stromaufnahme | 0.8 A |
- Hersteller Jofo Pneumatik GmbH
- Artikelnr. Jofo Pneumatik GmbH LA-1 (0,8 A)
- Verfügbarkeit 10-15 Tage
-
50,52€
inkl. 19% USt. zzgl. Versand
