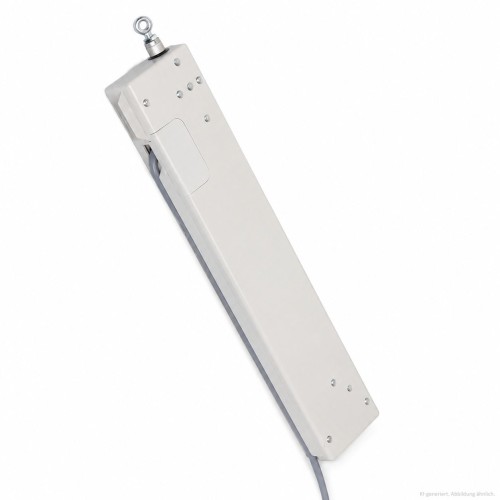

VELUX M12 Spindelantrieb, 230V / 500N / 300mm Hub

VELUX M12 Spindelantrieb für Lichtkuppeln – 230 V / 300 mm / 500 N

Der VELUX M12 ist ein robuster 230-V-Spindelantrieb für die elektrische Betätigung von Lichtkuppeln, Lichtbandklappen und Alu-Dunkelklappen. Mit 300 mm Hub und einer Druckkraft von 500 N eignet sich der Motor besonders für Anwendungen der natürlichen Lüftung, bei denen eine zuverlässige und kontrollierte Öffnung erforderlich ist.

Die Endlagensteuerung ist direkt in den Antrieb integriert: In Schließrichtung erfolgt die Abschaltung lastabhängig, während der Öffnungsweg über eine wegabhängige Abschaltung begrenzt wird. Dadurch kann der M12 sowohl als Einzelantrieb als auch im Tandem- oder Gruppenbetrieb eingesetzt werden.

Ein potentialfreier Kontakt zur Meldung der geöffneten Position erleichtert die Einbindung in übergeordnete Steuerungs- und Überwachungssysteme.

Produktmerkmale:

• Spindelantrieb für Lichtkuppeln, Lichtbandklappen und Alu-Dunkelklappen
• Für natürliche Lüftungsanwendungen
• 230 V AC / 50 Hz Betriebsspannung
• 300 mm Hub
• 500 N Druckkraft und 200 N Zugkraft
• Ca. 6 mm/s Hubgeschwindigkeit
• Hohe Zuhaltekraft von 3.500 N
• Lastabhängige Abschaltung in Richtung ZU
• Wegabhängige Abschaltung in Richtung AUF
• Geeignet für Solo-, Tandem- und Gruppenbetrieb
• Potentialfreier Kontakt für Positionsmeldung AUF
• Schutzart IP54

Technische Daten:

• Nennspannung: 230 V AC / 50 Hz
• Stromaufnahme: 0,17 A
• Leistung: 40 VA
• Hubweite: ca. 300 mm
• Druckkraft: 500 N
• Zugkraft: 200 N
• Zuhaltekraft: 3.500 N
• Hubgeschwindigkeit: ca. 6 mm/s
• Schutzart: IP54
• Temperaturbereich: -15 °C bis +50 °C
• Einschaltdauer: 30 % (3 Minuten pro 10 Minuten)
• Gehäuse: Kunststoff, RAL 7035
• Abmessungen: ca. 450 × 42 × 90 mm
• Gewicht: ca. 1,5 kg
• Anschlussleitung: ca. 1,8 m, 5 × 0,75 mm²
• Potentialfreier Kontakt: max. 230 V AC / 2 A
