Lüftungszentrale LZ1 2,5 A 24 V DC (660027)

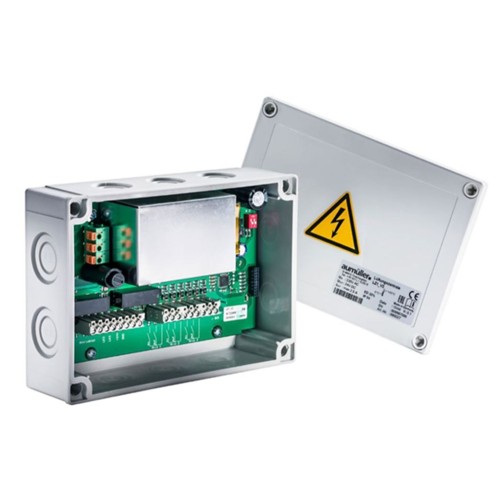

Aumüller LZ1 2,5 A Lüftungszentrale 24 V DC (660027)

Die Aumüller Lüftungszentrale LZ1 2,5 A dient zur Spannungsversorgung und Steuerung von 24-V-DC-Fensterantrieben für die tägliche natürliche Lüftung. Mit einer Antriebslinie und einem maximalen Ausgangsstrom von 2,5 A eignet sich die kompakte Steuerung insbesondere für einzelne Fenster oder kleinere Fenstergruppen.

Die Bedienung erfolgt über eine Lüftungstasterlinie mit drei Prioritätsstufen. Zusätzlich steht ein 24-V-DC-Ausgang mit 500 mA zur Verfügung, beispielsweise zur Versorgung eines Regensensors.

Über einen DIP-Schalter kann der Eingang mit der niedrigsten Priorität wahlweise auf Selbsthaltung oder Totmannbetrieb eingestellt werden. Die Eingänge mehrerer LZ1- und/oder LZ6-Lüftungszentralen können parallel geschaltet werden, wodurch sich auch umfangreichere Lüftungslösungen realisieren lassen.

Technische Daten

• Aumüller Art.-Nr.: 660027
• Typ: LZ1 2,5 A
• Anwendung: Steuerung von 24-V-DC-Antrieben zur täglichen Lüftung
• Betriebsspannung: 230 V AC, 195–253 V AC, 50/60 Hz
• Leistungsaufnahme: 60 W
• Ausgangsspannung: 24 V DC, 20–28 V DC
• Ausgangsstrom: 2,5 A
• Eingänge: 1 Lüftungstasterlinie mit 3 Prioritäten
• Ausgänge: 1 Antriebslinie
• Zusatzausgang: 24 V DC / 500 mA, z. B. für Regensensor
• Anzeige: Betrieb sowie Ausgangsspannung in AUF-/ZU-Richtung
• Gehäuse: Aufputz, Kunststoff (ABS)
• Abmessungen (B × H × T): 180 × 130 × 60 mm
• Anschlussklemmen: Schraubklemmen 2,5 mm² für starre Leiter
• Schutzart: IP54
• Konfiguration des Eingangs mit niedrigster Priorität über DIP-Schalter
• Selbsthalte- oder Totmannbetrieb einstellbar
• Eingänge mehrerer LZ1 und/oder LZ6 parallel schaltbar

Die LZ1 eignet sich ideal als kompakte Steuerzentrale für automatisierte Fensterlüftungen mit Aumüller 24-V-Antrieben sowie für Lüftungssysteme mit angeschlossenen Tastern und Wettersensoren.
