Smart Vent Box 0–10 V für S12-Antriebe (660120)

Aumüller Smart Vent Box 0–10 V für S12-Antriebe (660120)

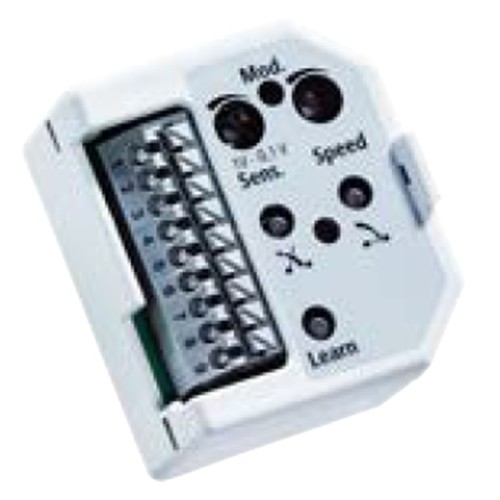

Die Aumüller Smart Vent Box 0–10 V (SVB 0–10 V) ermöglicht die analoge Ansteuerung von Aumüller 24-V-DC-Fensterantrieben mit S12-Elektronik. Über ein externes 0–10-V-Steuersignal kann die gewünschte Fensterposition vorgegeben und damit beispielsweise in eine übergeordnete Lüftungs- oder Gebäudeautomation eingebunden werden.

Fensterposition über 0–10 V vorgeben

Das analoge Eingangssignal bestimmt die gewünschte Stellung des angeschlossenen Antriebs. Dabei entspricht 0 V der geschlossenen Position und 10 V der geöffneten Position. Auf diese Weise lässt sich die Fensteröffnung bedarfsgerecht über eine externe Regelung steuern.

Typische Anwendungen sind beispielsweise Systeme, bei denen die Fensteröffnung abhängig von Raumtemperatur, Luftqualität oder einer übergeordneten Gebäudeleittechnik geregelt werden soll.

Ein zusätzlicher Meldeausgang ermöglicht die Rückmeldung, sobald die über das 0–10-V-Signal vorgegebene Position erreicht wurde.

Übergeordnetes Signal für Wetterschutz

Neben dem analogen Steuereingang verfügt die SVB über einen separaten Eingang für externe übergeordnete Signale. Dieser kann beispielsweise für einen Regensensor oder eine andere Sicherheits- bzw. Schließanforderung genutzt werden.

Damit lässt sich die normale positionsabhängige Lüftungssteuerung bei Bedarf durch ein übergeordnetes Signal überschreiben.

Für Aumüller S12-Antriebe

Die Smart Vent Box kommuniziert direkt mit der intelligenten S12-Elektronik des angeschlossenen Aumüller Antriebs. Bei der Inbetriebnahme werden die relevanten Antriebsdaten über die integrierte Lernfunktion übernommen.

Die Geschwindigkeit der Antriebe kann am Modul innerhalb des im S12-Antrieb hinterlegten Bereichs angepasst werden. Status- und Fehleranzeigen unterstützen bei Installation und Betrieb.

Durch die sehr kompakten Abmessungen eignet sich die SVB 0–10 V für die dezentrale Montage nahe am Fenster bzw. Antrieb.

Unterschied zur Smart Vent Box Flex

Die SVB Flex (660110) ist insbesondere für die einfache digitale AUF-/ZU-Ansteuerung und lokal einstellbare Lüftungsparameter vorgesehen.

Die SVB 0–10 V (660120) empfiehlt sich dagegen, wenn die Fensterstellung über ein analoges 0–10-V-Steuersignal einer externen Regelung vorgegeben werden soll. Sie verfügt außerdem über einen Meldeausgang zur Rückmeldung der erreichten Position.

Technische Daten

• Hersteller: Aumüller Aumatic
• Artikelnummer: 660120
• Bezeichnung: SVB 0–10 V – Smart Vent Box 0–10 V
• Anwendung: analoge Ansteuerung von Aumüller 24-V-DC-S12-Antrieben
• Betriebsspannung: 24 V DC (19–28 V DC)
• Anschluss: 1 × Antriebsgruppe
• Eingang: 1 × 0–10 V
• Eingang: 1 × externes übergeordnetes Signal
• Ausgang: 1 × Meldeausgang
• 0 V: Position ZU
• 10 V: Position AUF
• Umgebungstemperatur: -5 °C bis +40 °C
• Abmessungen (B × H × T): 40,5 × 48,5 × 28,3 mm
• Anschlussklemmen: 9 × Federzugklemmen, max. 1,5 mm²
• Schutzart: IP20
