Smart Vent Box Flex für S12-Antriebe (660110)

Aumüller Smart Vent Box Flex für S12-Antriebe (660110)

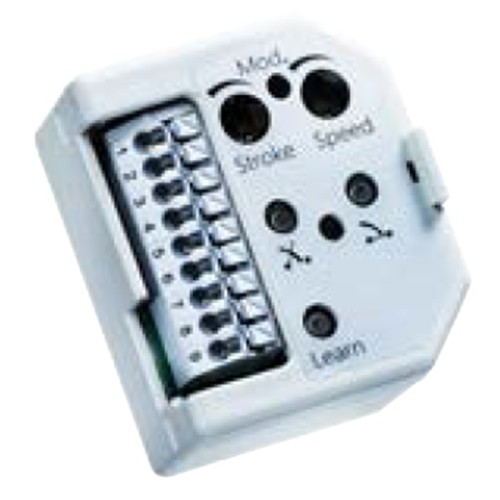

Mit der Aumüller Smart Vent Box Flex (SVB Flex) lassen sich 24-V-Fensterantriebe mit S12-Elektronik komfortabel für die natürliche Lüftung ansteuern. Das kompakte Steuermodul wird zwischen Spannungsversorgung bzw. Steuerung und Antriebsgruppe eingesetzt und ermöglicht eine digitale Vorgabe der Laufrichtung AUF oder ZU.

Ein besonderer Vorteil der SVB Flex ist die Möglichkeit, wichtige Lüftungsparameter direkt am Modul einzustellen. Die gewünschte Öffnungsweite und die Geschwindigkeit im Lüftungsbetrieb können über zwei Potentiometer angepasst werden. Eine zusätzliche Programmierung an der Zentrale ist dafür nicht erforderlich.

Öffnungsweite und Geschwindigkeit individuell einstellen

Die gewünschte AUF-Position kann zwischen 10 mm und dem im angeschlossenen Antrieb eingestellten maximalen Hub gewählt werden. Dadurch muss ein Fenster im normalen Lüftungsbetrieb nicht zwangsläufig vollständig geöffnet werden.

Auch die Lüftungsgeschwindigkeit lässt sich innerhalb der im jeweiligen S12-Antrieb hinterlegten Geschwindigkeitsgrenzen einstellen. So kann beispielsweise eine langsamere und leisere Fensterbewegung für die tägliche Komfortlüftung gewählt werden.

Einbindung von Lüftungstaster und externen Signalen

Die Smart Vent Box Flex verfügt über einen Anschluss für einen Lüftungstaster sowie einen separaten Eingang für übergeordnete externe Signale. Dadurch können beispielsweise Signale eines Regensensors in die Steuerung eingebunden werden.

Für die Inbetriebnahme und Funktionsprüfung befindet sich direkt am Modul ein Testtaster. Dies erleichtert die Kontrolle des angeschlossenen Antriebs während der Installation.

Die kompakten Abmessungen von nur 40,5 × 48,5 × 28,3 mm ermöglichen den Einbau in eine geeignete 60-mm-Unterputzdose.

Auch für bestehende Anlagen interessant

Die SVB Flex eignet sich insbesondere zur Erweiterung oder Nachrüstung vorhandener Lüftungssysteme mit Aumüller-S12-Fensterantrieben. Sie kann sowohl in Verbindung mit einer Lüftungs- oder RWA-Steuerung als auch mit einer geeigneten 24-V-Spannungsversorgung eingesetzt werden.

Im RWA-Fall wird die Funktion der Smart Vent Box über die Polwendeschaltung deaktiviert. Der angeschlossene Antrieb arbeitet dann mit den im Antrieb hinterlegten Parametern.

Technische Daten

• Hersteller: Aumüller Aumatic
• Artikelnummer: 660110
• Bezeichnung: SVB Flex – Smart Vent Box Flex
• Geeignet für: Aumüller 24-V-DC-Antriebe mit S12-Elektronik
• Funktion: digitale Ansteuerung der Laufrichtung AUF / ZU
• Betriebsspannung: 24 V DC (19–28 V DC)
• Einstellbare Öffnungsposition: ab 10 mm bis zum eingestellten Antriebshub
• Einstellbare Lüftungsgeschwindigkeit
• Anschluss: 1 × Antriebsgruppe
• Anschluss: 1 × Lüftungstaster
• Eingang: 1 × externes übergeordnetes Signal
• Integrierter Testtaster zur Funktionsprüfung
• Anzeige: Betriebsstatus und Störung
• Umgebungstemperatur: -5 °C bis +40 °C
• Abmessungen (B × H × T): 40,5 × 48,5 × 28,3 mm
• Montage: für 60-mm-UP-Dose geeignet
• Anschlussklemmen: 9 Federzugklemmen, max. 1,5 mm²
• Schutzart: IP20

Bei Verwendung eines gemeinsamen übergeordneten Signals können laut Aumüller bis zu zehn SVB-Module bei gemeinsamer Spannungsversorgung bzw. bis zu fünf Module bei mehreren Netzteilen angeschlossen werden.
