Smart Vent Box KNX für S12-Antriebe (660140)

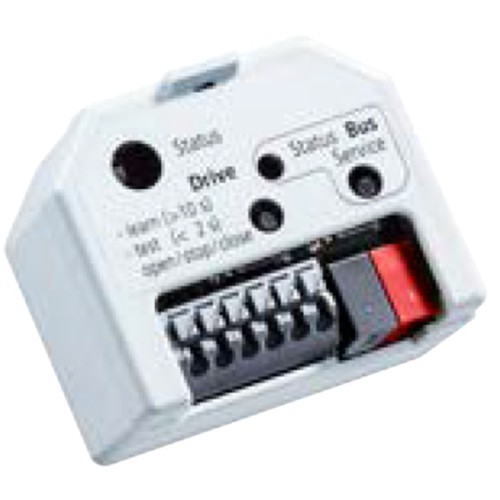

Aumüller Smart Vent Box KNX für S12-Antriebe (660140)

Die Aumüller Smart Vent Box KNX (SVB KNX) ermöglicht die direkte Einbindung von Aumüller 24-V-DC-Fensterantrieben mit S12-Elektronik in KNX-Gebäudeautomationssysteme. Das kompakte Steuermodul bildet die Schnittstelle zwischen dem intelligenten Fensterantrieb und dem KNX-Bus und eignet sich sowohl für neue Anlagen als auch zur Nachrüstung bestehender Lüftungslösungen.

Natürliche Fensterlüftung in KNX integrieren

Über die KNX-Schnittstelle können Bedien- und Steuerfunktionen der angeschlossenen Antriebsgruppe in die Gebäudeautomation eingebunden werden. Die individuellen Einstellungen erfolgen über die ETS-KNX-Software.

Damit lässt sich die natürliche Fensterlüftung beispielsweise in übergeordnete Automationsstrategien eines Gebäudes integrieren. Fensterantriebe können so gemeinsam mit anderen KNX-Komponenten innerhalb eines zentralen Automationskonzepts betrieben werden.

Automatik und lokale Bedienung kombinieren

Neben dem KNX-Anschluss verfügt die SVB KNX über einen optionalen Anschluss für einen lokalen Lüftungstaster.

Dadurch kann die zentrale Gebäudeautomation mit einer direkten Bedienmöglichkeit im jeweiligen Raum kombiniert werden. Der Lüftungstaster kann sowohl für die Bedienung des angeschlossenen Fensters als auch zur Bereitstellung entsprechender Informationen innerhalb des Bussystems genutzt werden.

Einfache Nachrüstung von Aumüller S12-Antrieben

Die Smart Vent Box KNX wurde als kompaktes, nachrüstbares Steuermodul entwickelt. Das angeschlossene S12-Antriebssystem wird automatisch per Tastendruck angelernt, sodass keine zusätzlichen Programmierschritte am Antrieb erforderlich sind.

Eine integrierte Testfunktion erleichtert die Funktionskontrolle bei der Inbetriebnahme.

Mit Abmessungen von nur 40,5 × 48,5 × 28,3 mm ist die SVB KNX sehr kompakt und für die dezentrale Installation in der Nähe des Fensters geeignet.

Welche Smart Vent Box ist die richtige?

Die SVB KNX (660140) ist die passende Variante, wenn Aumüller S12-Antriebe in ein vorhandenes oder neu geplantes KNX-System integriert werden sollen.

Die Smart Vent Box Familie umfasst:

• SVB Flex (660110): digitale AUF-/ZU-Ansteuerung
• SVB 0–10 V (660120): analoge Steuerung über 0–10 V
• SVB Modbus (660130): Kommunikation über Modbus RTU / RS485
• SVB KNX (660140): Integration in KNX-Gebäudeautomation

Technische Daten

• Hersteller: Aumüller Aumatic
• Artikelnummer: 660140
• Bezeichnung: SVB KNX – Smart Vent Box KNX
• Anwendung: KNX-Ansteuerung von Aumüller 24-V-DC-Antrieben mit S12-Elektronik
• Betriebsspannung: 24 V DC (19–28 V DC)
• Anschluss: 1 × Antriebsgruppe
• Anschluss: 1 × Lüftungstaster, optional
• Busschnittstelle: 1 × KNX-Anschluss
• Parametrierung: über ETS-KNX-Software
• Umgebungstemperatur: -5 °C bis +40 °C
• Abmessungen (B × H × T): 40,5 × 48,5 × 28,3 mm
• Anschlussklemmen: 6 Federzugklemmen, max. 1,5 mm²
• Busanschluss: 1 BUS-Steckklemme
• Schutzart: IP20
