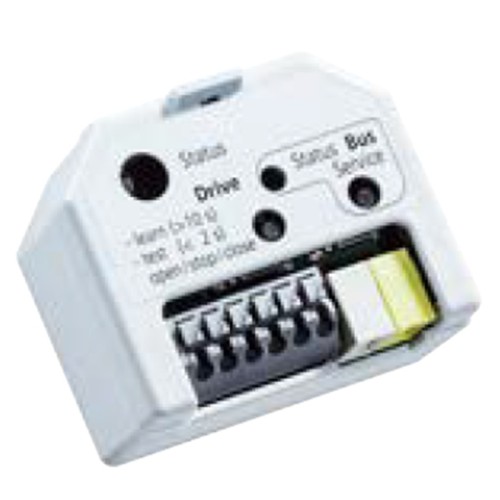

Smart Vent Box Modbus für S12-Antriebe (660130)

Aumüller Smart Vent Box Modbus für S12-Antriebe (660130)

Die Aumüller Smart Vent Box Modbus (SVB Modbus) bindet intelligente Aumüller 24-V-Fensterantriebe mit S12-Elektronik direkt in eine Modbus-basierte Gebäudeautomation ein. Das kompakte Steuermodul bildet damit die Schnittstelle zwischen dem Fensterantrieb und einer übergeordneten Gebäudeleittechnik.

S12-Fensterantriebe über Modbus steuern

Die Kommunikation mit der Gebäudeautomation erfolgt über Modbus RTU auf RS485-Basis mit 19.200 Baud. Dadurch können individuelle Steuer- und Bedienfunktionen für die angeschlossene Antriebsgruppe innerhalb einer Modbus-basierten Automation realisiert werden.

Die SVB Modbus eignet sich insbesondere für Gebäude, in denen die natürliche Fensterlüftung in ein vorhandenes Automationskonzept integriert werden soll – beispielsweise gemeinsam mit raum-, zeit- oder sensorabhängigen Lüftungsstrategien.

Optionaler Lüftungstaster für lokale Bedienung

Zusätzlich zur Buskommunikation kann ein Lüftungstaster optional direkt an der Smart Vent Box angeschlossen werden. Damit lässt sich die automatisierte Steuerung über die Gebäudeleittechnik mit einer lokalen Bedienmöglichkeit am Fenster kombinieren.

Der Lüftungstaster kann dabei sowohl für die direkte Bedienung als auch zur Weitergabe entsprechender Informationen über die Busanbindung genutzt werden.

Kompakt und nachrüstbar

Die Smart Vent Box wurde von Aumüller ausdrücklich als nachrüstbares Steuermodul entwickelt. Durch die kompakten Abmessungen von nur 40,5 × 48,5 × 28,3 mm lässt sie sich dezent in der Nähe des Fensterantriebs installieren.

Das Anlernen des angeschlossenen S12-Antriebssystems erfolgt automatisiert auf Knopfdruck. Ein integrierter Testlauf erleichtert die Funktionskontrolle bei der Inbetriebnahme.

Wann ist die SVB Modbus die richtige Variante?

Die SVB Modbus ist besonders geeignet, wenn bereits eine Gebäudeautomation mit Modbus-/RS485-Kommunikation vorhanden ist oder neu aufgebaut wird.

Für andere Ansteuerungsarten bietet Aumüller alternative Smart Vent Box Varianten:

• SVB Flex (660110): digitale AUF-/ZU-Ansteuerung
• SVB 0–10 V (660120): analoge Steuerung über 0–10 V
• SVB Modbus (660130): Integration über Modbus RTU / RS485
• SVB KNX (660140): Integration in KNX-Systeme

Technische Daten

• Hersteller: Aumüller Aumatic
• Artikelnummer: 660130
• Bezeichnung: SVB Modbus – Smart Vent Box Modbus
• Anwendung: Modbus-Ansteuerung von Aumüller 24-V-DC-Antrieben mit S12-Elektronik
• Betriebsspannung: 24 V DC (19–28 V DC)
• Anschluss: 1 × Antriebsgruppe
• Anschluss: 1 × Lüftungstaster, optional
• Busschnittstelle: Modbus RTU / RS485
• Übertragungsrate: 19.200 Baud
• Umgebungstemperatur: -5 °C bis +40 °C
• Abmessungen (B × H × T): 40,5 × 48,5 × 28,3 mm
• Anschlussklemmen: 6 Federzugklemmen, max. 1,5 mm²
• Busanschluss: 1 BUS-Steckklemme
• Schutzart: IP20
