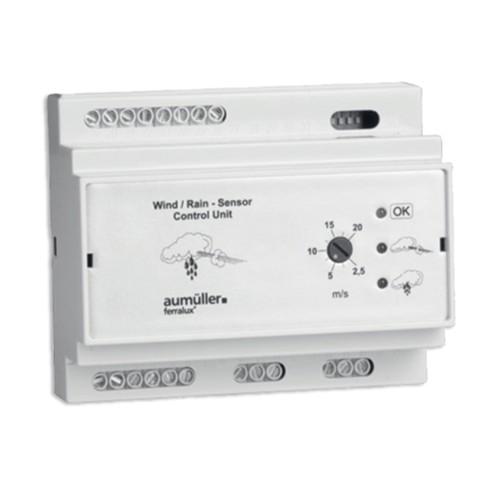

WRAG2 Wind- und Regenauswertegerät (482005)

Aumüller WRAG2 Wind- und Regenauswertegerät (482005)

Das Aumüller WRAG2 (482005) wertet Wind- und Regensignale für die automatische Steuerung von elektrischen Fensterlüftungen aus. Bei ungünstigen Wetterbedingungen können angeschlossene Fensterantriebe automatisch geschlossen beziehungsweise weitere Lüftungsfunktionen gesperrt werden.

Das kompakte Auswertegerät eignet sich zum Anschluss des Aumüller Wind- und Regensensor-Sets Typ 7x/8x sowie des Regenkompaktsensors Typ III 24 V DC.

Automatischer Wetterschutz für elektrische Fenster

Das WRAG2 überwacht die Signale der angeschlossenen Wind- und Regensensorik. Die Windschaltschwelle lässt sich individuell zwischen 2,5 und 20 m/s einstellen.

Wird die eingestellte Windgeschwindigkeit überschritten oder Regen erkannt, stellt das Gerät entsprechende Ausgangssignale zur Verfügung. Damit können Lüftungsanlagen automatisch auf veränderte Wetterbedingungen reagieren.

LED-Anzeigen informieren direkt am Gerät über:

• Betrieb
• Windmeldung
• Regenmeldung

Wind und Regen gemeinsam oder getrennt weitergeben

Über vier DIP-Schalter lässt sich einstellen, ob Wind- und Regensignale gemeinsam oder separat über die beiden Relaisausgänge weitergegeben werden.

Das erleichtert die Einbindung in unterschiedlich aufgebaute Lüftungs- und Gebäudeautomationssysteme. Die beiden Wechslerkontakte sind jeweils für 230 V AC / 5 A ausgelegt.

Zusätzlicher Lüftungstaster-Eingang

Neben Wind- und Regensensorik kann direkt ein Lüftungstaster angeschlossen werden. Alternativ lassen sich auch externe Steuersignale, beispielsweise von einer Schaltzeituhr, einbinden.

Geeignete elektrische Fensterantriebe können mit einer Gesamtstromaufnahme von bis zu 5 A direkt über das WRAG2 geschaltet werden.

Einstellbare Verzögerungen

Damit eine Anlage nicht bereits auf sehr kurze Wind- oder Regenereignisse unnötig reagiert, verfügt das WRAG2 über entsprechende Zeitfunktionen.

Vorgesehen sind:

• Einschaltverzögerung bei Wind
• Einschaltverzögerung bei Regen
• Abschaltverzögerung bei Wind

Dadurch lässt sich das Verhalten der Wettersteuerung besser an die jeweilige Lüftungsanlage anpassen.

Kompakte Hutschienenmontage

Mit Abmessungen von nur 105 × 86 × 58 mm ist das WRAG2 deutlich kompakter als klassische Aufputz-Auswertegeräte. Es wird auf einer 35-mm-Hutschiene montiert und eignet sich daher besonders für den Einbau in Elektro- und Steuerungsverteilungen.

Technische Daten

• Hersteller: Aumüller Aumatic
• Artikelnummer: 482005
• Bezeichnung: WRAG2 – Wind-/Regenauswertegerät
• Anwendung: Auswertung und Weitergabe von Wind- und Regenmeldungen
• Betriebsspannung: 230 V AC / 50 Hz
• Ruhestromverbrauch: < 100 mA
• Eingang: Regensensor 24 V DC
• Eingang: Windsensor
• Eingang: Lüftungstaster
• Einstellbare Windgeschwindigkeit: 2,5–20 m/s
• Anzeigen: Betrieb, Wind und Regen
• Ausgänge: 2 × Wechsler
• Schaltleistung: 230 V AC / 5 A
• Direkter Anschluss von Antrieben bis max. 5 A Gesamtstromaufnahme
• Wind- und Regensignal getrennt oder gemeinsam weitergebbar
• Einstellung über 4 DIP-Schalter
• Einschaltverzögerung bei Wind und Regen
• Abschaltverzögerung bei Wind
• Montage: 35-mm-Hutschiene
• Gehäuse: Kunststoff
• Gehäusefarben: Oberteil RAL 7035 / Unterteil RAL 7021
• Abmessungen (B × H × T): 105 × 86 × 58 mm
• Anschluss: Schraubklemmen 1,5 mm², starr
• Schutzart: IP40

Geeignete Sensorik

Das WRAG2 kann unter anderem mit folgenden Aumüller Komponenten kombiniert werden:

• WR-Set Typ 7x/8x (482100)
• Windsensor Typ III (482021)
• Regenkompaktsensor Typ III 24 V DC (480210)
