Centralina WUC 192 0101 con 10 uscite motore

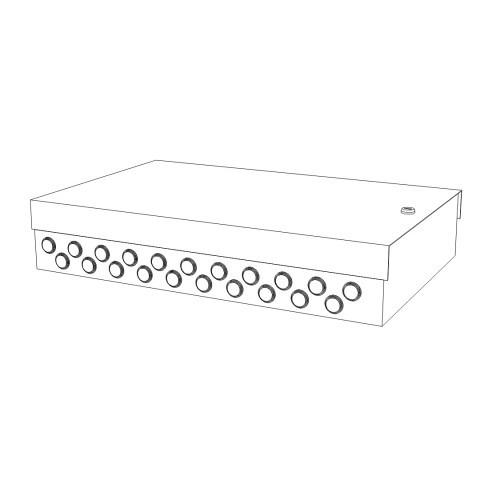

WindowMaster WUC 192 0101 – Centralina 24 V DC con 10 uscite motore

Questo articolo proviene da una rimanenza di magazzino di vecchia data; il modello è fuori produzione da molti anni ed è disponibile solo in quantità limitate.

La WindowMaster WUC 192 0101 è una centralina per il comando di attuatori elettrici WindowMaster per finestre e attuatori di bloccaggio. Dispone di dieci uscite motore indipendenti da 3 A ciascuna, comandabili singolarmente o congiuntamente. Consente quindi di aprire e chiudere più gruppi di finestre tramite un'unica unità centrale.

Oltre al comando manuale mediante interruttori collegati, la WUC 192 permette la gestione automatica tramite sensori idonei. Tre livelli di priorità coordinano i comandi comuni, il comando manuale individuale e il controllo automatico individuale:

• Priorità 1: Apertura e chiusura comune di tutte e dieci le uscite.
• Priorità 2: Comando manuale individuale delle singole uscite motore.
• Priorità 3: Controllo automatico individuale tramite sensori.

Per l'alimentazione di sensori idonei è disponibile un collegamento aggiuntivo a 24 V DC con corrente massima di 0,5 A. La centralina è alloggiata in un contenitore in acciaio verniciato di colore grigio.

Dati tecnici

• Modello: WUC 192 0101
• Alimentazione di rete: 230 V AC ±10%, 50 Hz
• Potenza apparente indicata nella scheda tecnica: 300 VA
• Tensione di uscita: 24 V DC
• Uscite motore: 10, da 3 A ciascuna
• Comando: individuale o comune, con funzione apertura/chiusura
• Alimentazione sensori: 24 V DC, massimo 0,5 A
• Contenitore: acciaio verniciato
• Colore: grigio, RAL 7040
• Dimensioni: 580 × 365 × 110 mm (L × A × P)
• Peso: 10,5 kg
• Temperatura ambiente massima: 50 °C

Compatibilità

La scheda tecnica del produttore indica i sensori WindowMaster WLA, gli attuatori per finestre WMU e WMX e gli attuatori di bloccaggio WMB. Il numero di attuatori consentito per ogni uscita dipende dal modello e dalla versione. Ad esempio, la scheda tecnica prevede per ciascun canale un WMU 120 oppure fino a tre attuatori WMX 802/810/820.

Prima dell'acquisto, verificare nella scheda tecnica la sigla esatta degli attuatori e la configurazione dell'impianto esistente. Le indicazioni di compatibilità si riferiscono alle versioni dei prodotti elencate nel documento dell'epoca. L'installazione deve essere eseguita da un elettricista qualificato.
